Палатные аппараты. Основная информация

Решение проблемы здравоохранения

Эти аппараты используются для радиографических обследований пациентов, которые не могут передвигаться до рентгенологического отделения, или, которые находится в отделениях интенсивной терапии, реанимации, травматологии, операционной, при отсутствии стационарного рентгенографического оборудования. Основные приложения включают общую рентгенографию и ортопедию, педиатрию, визуализацию твердых тканей, абдоминальной области.

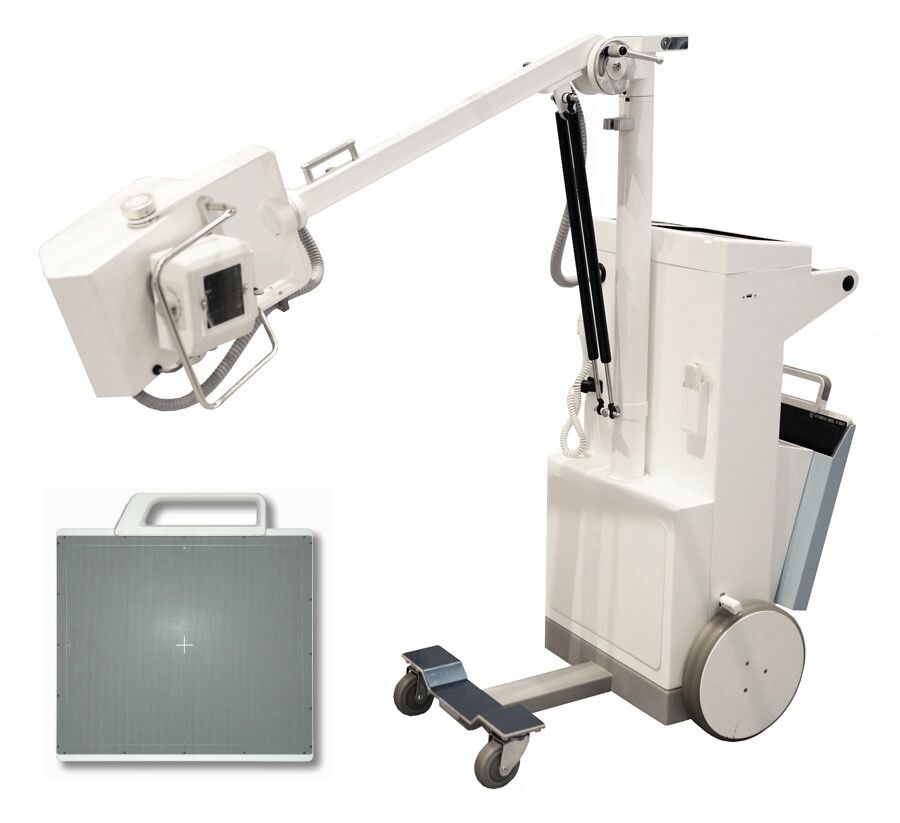

Рис. 1. Палатный рентгеновский аппарат

Описание продукта

Мобильные радиографические аппараты состоят их колесного основания, к которому крепится рентгеновский генератор (линейный или аккумуляторный источник электропитания), рентгеновская трубка, подвижный штатив трубки, коллиматор, ящик для рентгеновских кассет или плоскопанельного детектора. Аппараты на аккумуляторных батареях также содержат аккумулятор и зарядное устройство. Самоходные системы также содержат моторизованный привод.

Принцип действия

Рентгеновское излучение генерируется рентгеновской трубкой (вакуумная колба содержащая катод и анод), когда поток электронов, разогнавшись до высокой скорости при помощи высокого напряжения, ударяется об мишень анода. Набор коллиматоров формирует первичный пучок до размера и формы, необходимого для покрытия области диагностического интереса. Подвижные палатные аппараты с системой компьютерной рентгенографии (CR) фиксируют изображение используя фотостимулируемые люминафорные пластины. Подвижные системы прямой рентгенографии (DR) комплектуются плоскопанельными детекторами, которые используют сцинтилятор для преобразования рентгеновских лучей в видимый свет. Матрица фотодиодов из аморфного кремния реагирует на свет и переводит транслирует сигнал на экран. На некоторых аппаратах рентгеновская экспозиция производится напрямую при помощи линии электропитания. В других — через линию электропитания заряжаются батареи, через которые затем производится экспозиция.

Последовательность действий

• Пациент подготавливается, оснащается радиационной защитой
• Аппарат позиционируется рядом с пациентом
• Пациента просят оставаться неподвижным во время экспозиции
• Оператор делает снимок, активируя рентгеновский луч, используя кнопку, на дистанционном пульте.
• Если требуется, оператор может пререпозиционировать штатив аппарата, пациента и сделать еще снимки.

Основные проблемы при использовании

В базовых комплектациях аппараты не оснащаются защитными средствами для врача и пациента. Однако персонал и пациенты должны быть защищены при помощи рентгенозащитной одежды и ширм. Мобильные рентгеновские аппараты могут быть большими и трудно перемещаемыми. Некоторые аппараты плохо сбалансированы и могут быть опрокинуты при манипуляциях. Шасси аппарата, крепления трубки и другие механизмы могут быть сломаны или нуждаться в частом обслуживании и настройке.

Использование и обслуживание

• Основная группа пользователей: рентгенологи, рентген-лаборанты, хирурги, терапевты
• Сервисное обслуживание осуществляют: сервис-инженеры ЛПУ, производителя, отдельной организации.
• Обучение проводится на базе: тренинга производителя, инструкции по эксплуатации

Места возможного использования

Отделения интенсивной терапии, реанимации, травматологии; операционные; частные клиники; военные полевые госпитали.

Требования для использования

Линия стабильного электропитания или возможность зарядки аккумулятора.

Спецификация продукта

• Примерные размеры(мм): 1500×720×1300 для аппаратов работающих от сети, 1900×650×1300 — на аккумуляторах.
• Примерный вес (кг): 80–275 для аппаратов работающих от сети, 285–575 — на аккумуляторах.
• Расходный материал: аккумуляторы, люминафорные пластины
• Срок службы: 8 лет
