Рентгенографические комплексы. Основная информация

Эти аппараты используются для рутинных рентгеновских диагностических процедур проводимых большим количеством госпиталей, клиник, частных центров. Клиническое применение включает общую рентгенографию, ортопедию, педиатрию, исследования твердых тканей, абдоминальной области.

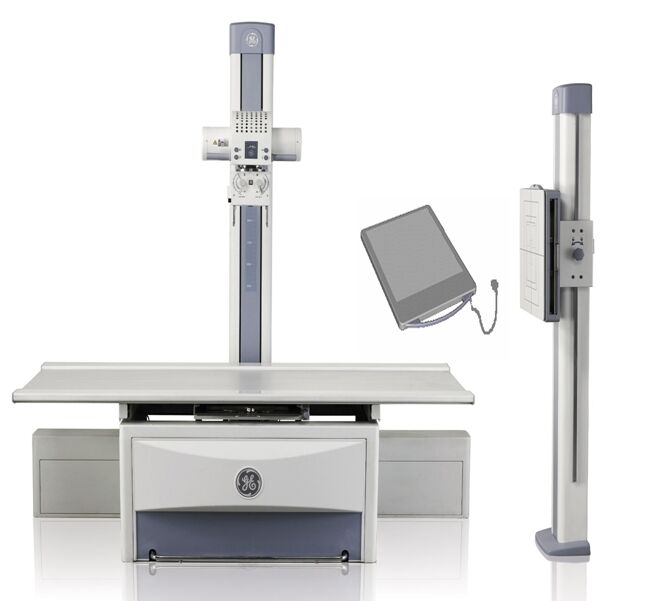

Рис. 1 Рентгенографический комплекс

Описание продукта

Компоненты пленочной или цифровой системы включают в себя: стол-снимков, кассетодержатель, дисперсионную решетку, кассеты с пленкой, либо цифровой детектор, рентгеновский генератор, рентгеновская трубка, напольная или потолочная система крепления колонны излучателя, коллиматор. Большинство современных систем цифровые, и многие пленочные комплексы могут быть модернизированы при помощи проводного или беспроводного плоскопанельного детектора.

Принцип действия

Рентгеновское излучение генерируется рентгеновской трубкой (вакуумная колба содержащая катод и анод), когда поток электронов, разогнавшись до высокой скорости при помощи высокого напряжения, ударяется об мишень анода. Набор коллиматоров формирует первичный пучок до размера и формы, необходимого для покрытия области диагностического интереса. Рентгеновские лучи пройдя сквозь тело пациента переносят информацию к кассете с пленкой. Усиливающие экраны располагающиеся по обеим сторонам пленки преобразует рентгеновское излучение в видимый свет, который экспонирует пленку. Процедура химической проявки экспонированной пленки формирует изображение. В цифровой системе с плоскопанельным цифровым детектором для преобразования излучения используется сцинтиллятор. Матрица из фотодиодов на аморфном кремнии поглощает свет, переводя в пакеты сигналов для вывода на экран.

Последовательность действий

• Пациент готовится к снимку, при необходимости переодевается.
• Пациент принимает положение лежа или сидя на столе, либо стоя у стойки-снимков.
• Пациента просят оставаться неподвижным во время экспозиции.
• Компоненты системы позиционируется, проверяются параметры экспозиции.
• Оператор делает снимок, активируя рентгеновский луч, используя консоль.
• Если требуется, оператор может пререпозиционировать штатив аппарата, пациента и сделать еще снимки.

Основные проблемы при использовании

Неисправность проводов и кабелей может привести к невозможности перемещения деки стола, неправильной работе датчиков столкновения. Со временем на вращающихся анодах могут появиться углубления. Ошибки оператора могут привести к травмированию пациента или самого оператора. Другие заявленные пользователями проблемы связаны с несоответствием компонентов системы стандартам, сбоем электронных схем коллиматора и генератора, возникновением люфтов в коллиматоре, соударением частей, застреванием кассетодержателей в треях стола и стойки снимков.

Использование и обслуживание

• Основная группа пользователей: рентгенологи, рентген-лаборанты, хирурги, терапевты.
• Сервисное обслуживание осуществляют: сервис-инженеры ЛПУ, производителя, отдельной организации.
• Обучение проводится на базе: тренинга производителя, инструкции по эксплуатации.

Места возможного использования

Отделения рентгенографии, клиники, частные медицинские центры.

Требования для использования

Линия стабильного электропитания

Спецификация продукта

• Примерные размеры(мм): 750×750×2200 для стола снимков, размеры всего комплекса могут варьироваться.
• Примерный вес (кг): 40–1200 (в современных системах около 200) для стола снимков, вес всего комплекса может варьироваться в широких пределах.
• Расходный материал: пленка.
• Срок службы: 8 лет.
