Операционные светильники

Критерии выбора

• область применения,
• конструкция,
• источник света,
• оптическая система,
• системы крепления и блока управления светом,
• освещенность рабочего поля,
• диаметр светового пятна,
• глубина освещенности,
• температура цвета,
• индекс цветопередачи,
• выходная мощность источника света,
• диаметр купола.

Медицинские бестеневые светильники имеют широкую область применения, от операционных до приемных отделений. Отдельно стоит выделить класс хирургических светильников, которые освещают рабочее поле хирурга во время инвазивного вмешательства. Такие светильники всегда стационарные, подвешиваются к потолку, имеют один или два купола.

Такие светильники нередко оснащаются видеокамерой, встроенной в ручку светильника, или на отдельном подвесе.

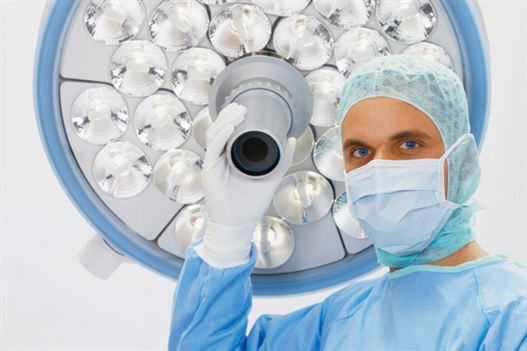

Рисунок 2. Хирургический светильник с видеокамерой

Мобильные светильники используются везде, где необходимо организовать вспомогательное освещение. Чаще всего в приемных или диагностических определениях.

Рисунок 3. Операционный светильник

С технической точки зрения светильники устроены похожим образом. Галогеновые и газоразрядные светильники используют источник света в фокусе отражающей поверхности, которая, собирая свет, создает световой поток нужной формы. Светодиодный светильник позволяет регулировать параметры каждого светодиода отдельно, и, поэтому для него не нужна фокусирующая линза. Как мы видим способы фокусировки принципиально отличаются для светильников с точечным источником (галоген, ксенон) и для светильников на диодах.

Отдельно нужно отметить техническую сторону предложений на рынке: газоразрядные светильники устарели и более не производятся ни одним производителем. Галогенные светильники остались в основном у китайских производителей. От них отказываются даже российские производители.

Тем не менее, каждый из этих способов фокусировки света позволяет добиться бестеневого освещения из любого положения операционного светильника, относительно головы хирурга:

Рисунок 4. Бестеневой хирургический светильник

Современные светильники могут отслеживать степень перекрытия светового потока и компенсировать эту разницу, за счет увеличения интенсивности свечения не закрытой зоны светильника. Таким образом сохраняется постоянная величина освещенности рабочего поля вне зависимости от внешних обстоятельств.

Ключевые элементы конструкции

Медицинский светильник состоит из источника света (галогенная, ксеноновая лампа или светодиоды), оптической системы (рефлектор, волнистая линза), системы крепления и блока управления светом. Оптическая система вместе с источником располагается в куполе светильника.

Передвижные светильники дополнительно оснащаются блоком автономного питания и подвижной базой, на которой светильник свободно перемещается по кабинету или отделению.

Классификация светильников

Медицинские светильники можно разделить на стационарные и передвижные. Стационарные светильники бывают одно-купольные и двух-купольные.

Стационарные (подвесные) светильники используются в операционных, чистых и гибридных операционных. Передвижные светильники имеют более широкий спектр применения и используются там, где необходимо оперативно организовать освещение высокого уровня.

Ключевые параметры

Все технически характеристики медицинских светильников можно условно разделить на две категории: основные и второстепенные.

К основным будут относиться характеристики, которые определяют параметры света: от геометрии светового пучка до его интенсивности и цветовой температуры.

К второстепенным характеристикам будут относиться все прочие параметры: надежность и долговечность светильника, частота сервисного обслуживания, удобство использования, цена и т. д.

Основные параметры медицинского светильника

• максимальная освещенность рабочего поля на расстоянии 1 м, Люкс;
• диаметр светового пятна, см;
• глубина освещенности (рабочий диапазон без расфокусировки), см;
• температура цвета, К;
• индекс цветопередачи, CRI;
• выходная мощность источника света, Вт;
• диаметр купола, см.

Второстепенные параметры медицинского светильника

• срок службы лампы, ч;
• минимальная высота потолка, см;
• устойчивость к обработке моющими средствами;
• чувствительность и точность позиционирования подвесной системы.

Рассмотрим подробно характеристики, описанные выше:

Максимальная освещенность рабочего поля определяется мощностью оптического излучения на расстоянии 1 м от источника. Другими словами данный параметр отвечает за яркость освещения рабочей зоны. ГОСТ Р 50267.41-2001 (Требования к смотровым и хирургическим светильникам) указывает, что центральная освещенность хирургических светильников должна быть в диапазоне от 40 000 до 160 000 Люкс для каждого отдельного блока освещения.

Диаметр светового пятна описывает диаметр цилиндра сфокусированного светового потока.

Глубина освещенности — это высота цилиндра сфокусированного светового потока.

Рисунок 5. Глубина освещения операционного светильника

Температура цвета является одним из самых важных параметров. От температуры зависит цвет и оттенок, который мы воспринимаем глазами. Правильно подобранная температура цвета обеспечивает наилучший контраст видимого поля:

Рисунок 6. Температура цвета хирургического светильника

Это особенно важно в работе хирурга, т.к при неправильном освещении можно неправильно оценить форму или размеры, или вовсе не увидеть мелкие структуры.

Рисунок 7. Освещение операционного поля

Стоит отметить, что у подавляющего большинства производителей, этот параметр фиксирован на отметке 4500-5000К. Такая температура соответствует цветовой температуре солнца в полдень и обеспечивает наиболее естественную цветопередачу.

Но есть ряд производителей, которые позволяют менять цветовую температуру в ходе операции. Данная функция востребована в операциях, где приходится работать с разными тканями: одни структуры лучше видны при 3500К (теплый желтый), а другие при 5000К.

Индекс цветопередачи (CRI или Ra) показывает насколько точно передаются цвета и оттенки. Связано это с тем, что разные типы источников света при одной и той же температуре могут давать разные оттенки. Почти все медицинские светильники имеют индекс цветопередачи близкий к максимально возможному, и сравнивать их между собой по данному параметру не имеет смысла.

Выходная мощность указывает потребляемую мощность всего светильника в целом. Этот параметр складывается из мощности каждого потребителя энергии. Например, если в системе несколько подвесов. У галогенной лампы и светодиодного светильника потребляемая мощность может отличаться на порядок.

Диаметр купола медицинского светильника определяет не только геометрию и удобство позиционирования светильника, но и его аэродинамические свойства и устойчивость к бестеневому освещению. Ведущие производители стремятся создать такую форму купола, чтобы она не нарушала ламинарного тока при работе в чистых операционных:

Рисунок 8. Ламинарный потолок

Срок службы источника света указывает какое количество часов светильник проработает без замены светящего элемента. Срок службы светодиодного светильника насчитывает десятки тысяч часов, в то время, как другие лампы имеют срок службы до нескольких тысяч часов. На практике срок службы светильника определяется системой подвеса - она выходит из строя раньше чем светодиодные источники света.

Часто бывает так, что операционная проектируется в помещении с низким потолком. В таком случае нужно уточнить у производителя минимальную высоту потолка, при которой возможна установка данной модели операционного светильника.

После каждой операции следует провести дезинфекцию помещения. Купол светильника при этом моется специальными растворами. Поэтому материалы, из которых изготовлен светильник должны быть устойчивы к мойке химическими растворами.

Подвесная система определяет легкость и точность позиционирования светильника в пространстве. Главные требования - легкость хода, точность позиционирования и фиксация установленного положения. При этом купол не должен дрожать или колебаться при случайном касании. Все это определяет удобство при использовании светильника. Хорошо сбалансированная подвесная система должна удовлетворять этим требованиям. Различия начинаются в максимальных углах, на которые могут поворачиваться части подвесной системы. Обычно, разница минимальна и не представляет реальной ценности.

Какой светильник выбрать?

Все определяется медицинским назначением светильника, сложностью операций и бюджетом. Если планируются рутинные плановые операции, можно рекомендовать недорогой одно-купольный светильник. От дополнительных опций можно смело отказываться.

В случае, если планируются сложные операции, которые длятся несколько часов, мы рекомендуем к установке много-купольные светильники, которые помогут организовать освещение самым удобным образом для рабочей бригады. Или смогут осветить сразу два операционных поля. На практике, при работе на два операционных поля, всегда стараются использовать 3 купола.

В случае оборудования операционной высокого класса для сложных операций, мы рекомендуем к установке топовые модели ведущих производителей. Как правило, это много-купольные светодиодные светильники со специальной формой купола. В зависимости от задач, можно рассматривать дополнительные опции, например, оснащение видеокамерой и внешним блоком управления.

Хирургические светильники Simeon Medical

Рубрика «Вопрос-ответ»

1. Какой светильник подойдет для небольших стоматологических операций?

Для небольших стоматологических операций подойдет светильник освещенностью 120 кЛк Конвелар 1650Лед.

2. Какая масса светильника Конвелар 1650Лед с подвесом?

Масса светильника не больше 70 кг.

3. Какие существуют варианты монтажа светильников?

Существует 2 основных варианта монтажа, сквозной монтаж с использованием закладной (при полых перекрытиях) и монтаж с использованием анкерных болтов.

4. Какие немецкие светильники имеют самую выгодную цену?

Компания Стормофф предлагает самую лучшую цену на светильники Simeon среди всех немецких светильников.

5. Предлагаете ли вы скидки?

Мы регулярно проводим акции на определенные модели операционных светильников.

6. Есть ли у Вас хирургические светильники оснащенные видеокамерой?

У нас представлены модели светильников, оснащенные видеокамерой. Видеокамера может быть встроена в ручку светильника или крепиться на отдельном подвесе.

7. Какой срок службы светодиодов в операционных светильниках?

Срок службы зависит от производителя и модели светильника. В современных светильниках он достигает 50 000 часов.

8. Каким образом осуществляется управление операционным светильником?

Светильники оснащаются встроенным пультом, который позволяет управлять основными параметрами блоков освещения, в некоторых моделях предусмотрено дистанционное управление.
